Diatomaceae of Philadelphia/Plates3

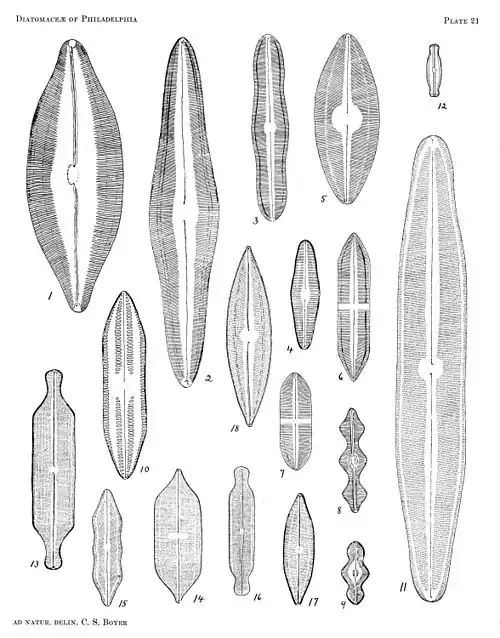

PLATE 21


Fig. Page
CALONEIS
1 Caloneis permagna (Bail.) Cl. 82
2 Caloneis permagna var. lewisiana n. var. 82
3 Caloneis silicula (Ehr.) Cl. 81
4 Caloneis silicula var. inflata (Grun.) Cl. 81
5 Caloneis brevis var. vexans (Grun.) Cl. 82
6-7 Caloneis wardii Cl. 82
8 Caloneis trinodis (Lewis) 81
9 Caloneis trinodis (Lewis) var.? 81
10 Caloneis powellii (Lewis) Cl. 83
18 Caloneis formosa (Greg.) Cl. 82
NEIDIUM
11 Neidium affine (Ehr.) Pfitzer 83
12 Neidium affine var. genuina forma minor Cl. 83
13 Neidium affine var. amphirhyncus (Ehr.) Cl. 83
14 Neidium amphigomphus (Ehr.) Pfitzer. 83
15 Neidium hitchcockii (Ehr.) Cl. 84
16 Neidium productum (Wm. Sm.) Cl. 83
17 Neidium iridus (Ehr.) Cl. 84



PLATE 22


Fig. Page
PLEUROSIGMA
1 Pleurosigma strigosum Wm. Sm. 74
2 Pleurosigma rigidum Wm. Sm. 75
3 Pleurosigma angulatum (Quekett) Cl. 74
4 Pleurosigma obscurum Wm. Sm. 74
5 Pleurosigma formosum Wm. Sm. 73
6 Pleurosigma naviculaceum Bréb. 74
7 Pleurosigma æstuarii Bréb. 74
8 Pleurosigma virginiacum H. L. Smith 74

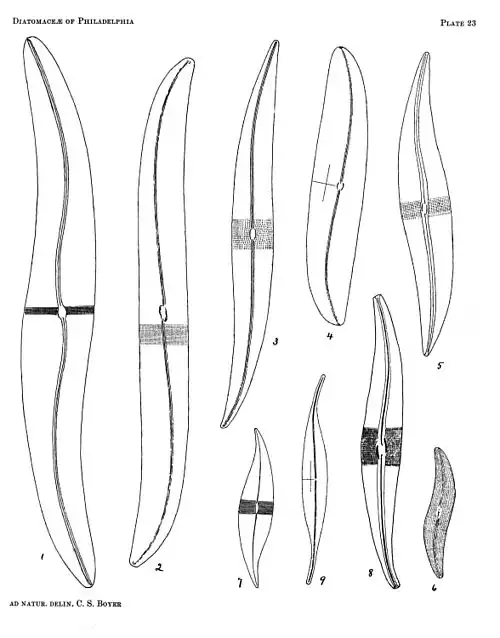

PLATE 23


Fig. Page
GYROSIGMA
1 Gyrosigma strigilis (Wm. Sm.) Cl. 76
2 Gyrosigma balticum (Ehr.) Cl. 75
3 Gyrosigma hippocampus (Ehr.) 75
4 Gyrosigma simile (Grun.) 76
5 Gyrosigma acuminatum (Kuetz.) Cl. 76
6 Gyrosigma scalproides (Rab.) Cl. 76
7 Gyrosigma parkeri var. stauroneioides Grun. 75
8 Gyrosigma spencerii var. nodifera Grun. 76
9 Gyrosigma fasciola (Ehr.) Cl. 77

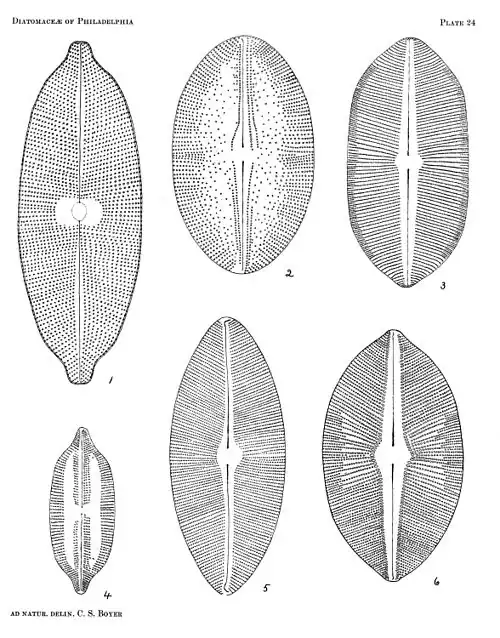

PLATE 24


Fig. Page
NAVICULA
1 Navicula maculata (Bail.) Cl. 90
2 Navicula prætexta Ehr. 92
3 Navicula latissima Greg. 90
4 Navicula irrorata Grev. 93
5 Navicula latissima var. elongata (Pant.) Cl. 91
6 Navicula fuchsii Pant. 91

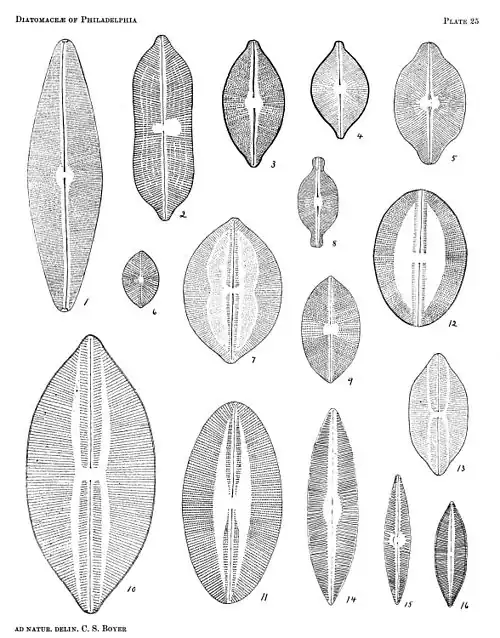

PLATE 25


Fig. Page
NAVICULA
1 Navicula tumida (Bréb.) Cl. 99
2 Navicula brasiliensis var. bicuneata Cl. forma constricta. 92
3 Navicula delawarensis Grun. 92
4-6 Navicula pusilla Wm. Sm. 91
5 Navicula humerosa Bréb. 91
7 Navicula spectabilis var. emarginata Cl. 94
8 Navicula pusilla var. subcapitata n. var. 91
9 Navicula punctulata Wm. Sm. 92
10 Navicula lyra Ehr. 93
11 Navicula hennedyi var. manca A. S. 93
12 Navicula hennedyi Wm. Sm. 93
13 Navicula lyra var. dilatata A. S. 93
14 Navicula yarrensis Grun. 101
15 Navicula yarrensis Grun. (smaller form) 101
16 Navicula yarrensis Grun. var.? 101

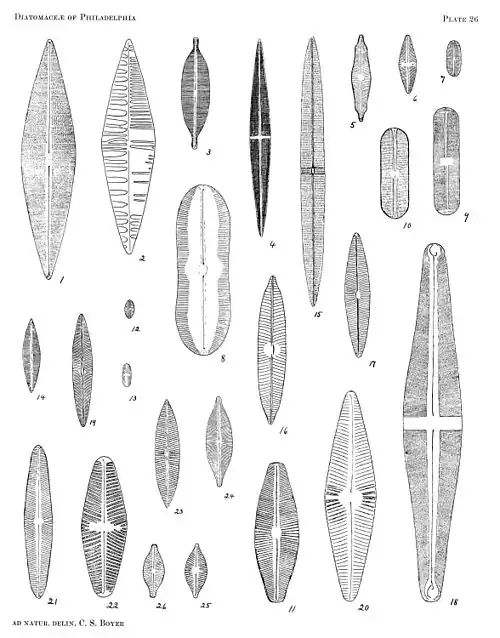

PLATE 26


Fig. Page
NAVICULA
1-2 Navicula cuspidata Kuetz. 100
3 Navicula cuspidata var. ambigua (Ehr.) Cl. 100
4 Navicula spicula (Hickie) Cl. 100
5 Navicula integra Wm. Sm. 99
6 Navicula mutica Kuetz. 97
8 Navicula americana Ehr. 98
9 Navicula pupula var. bacillarioides Grun. 98
10 Navicula bacillum Ehr. 98
11 Navicula semen Ehr. 98
12 Navicula atomus Nægeli. 100
13 Navicula minima Grun. 98
14 Navicula ramosissima (Ag.) Cl. 95
15 Navicula crucigera (Wm. Sm.) Cl. 100
16 Navicula viridula var. rostellata Kuetz. 95
17 Navicula radiosa Kuetz. 94
19 Navicula gracilis var. schizonemoides (Ehr.) V. H. 95
20 Navicula peregrina Ehr. 94
21 Navicula cyprinus (Wm. Sm.) 95
22 Navicula reinhardtii Grun. 95
23 Navicula lanceolata var. arenaria (Donk.) Cl. 95
24 Navicula salinarum Grun. 95
25 Navicula gastrum Ehr. 96
26 Navicula anglica Ralfs. 96
DIPLONEIS
7 Diploneis oculata (Bréb.) Cl. 86
STAURONEIS
18 Stauroneis frickei var. angusta n. var. 88

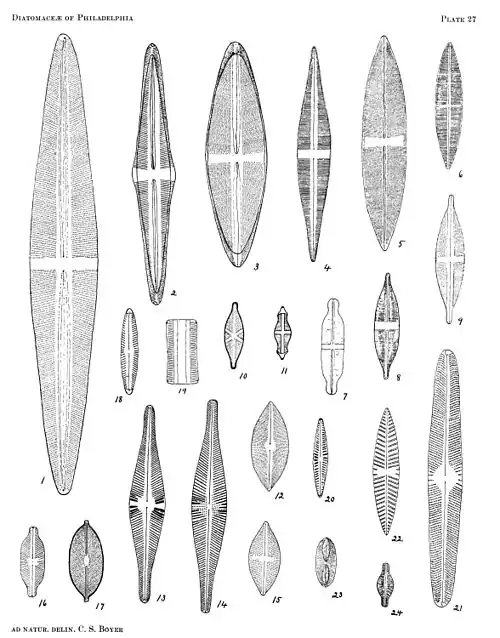

PLATE 27


Fig. Page
STAURONEIS—Continued
1 Stauroneis phœnicenteron Ehr. 88
2 Stauroneis acuta Wm. Sm. 89
3 Stauroneis americana A. S. 89
4 Stauroneis anceps var.? 88
5 Stauroneis anceps var. gracilis (Ehr.) Cl. 88
6 Stauroneis salina Wm. Sm. 89
7 Stauroneis anceps var. amphicephala (Kuetz.) Cl. 88
8 Stauroneis anceps var.? 88
9 Stauroneis anceps var.? 88
10 Stauroneis crucicula (Grun.) Cl. 89
11 Stauroneis smithii Grun. 89
NAVICULA
12 Navicula lacustris Greg. 92
13 Navicula hasta Pant. 97
14 Navicula hasta var. punctata n. var. 97
15 Navicula punctata var. asymmetrica Lagerstedt 92
16 Navicula dicephala Wm. Sm. 96
17 Navicula placenta Ehr. 94
18-19 Navicula inflexa Greg. 96
20 Navicula pinnata Pant.? 96
21 Navicula oblonga Kuetz. 97
22 Navicula pennata A. S. 96
23 Navicula pygmæa Kuetz. 94
24 Navicula humilis Donk. 96

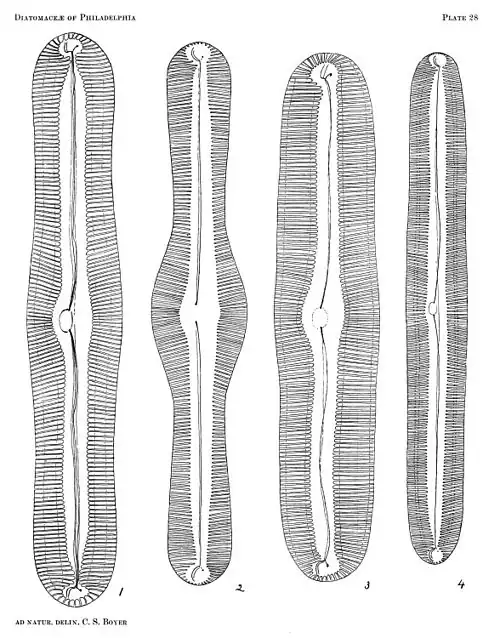

PLATE 28


Fig. Page
PINNULARIA
1 Pinnularia nobilis Ehr. 103
2 Pinnularia major var. pulchella n. var. 102
3 Pinnularia dactylus Ehr. 103
4 Pinnularia major (Kuetz.) Wm. Sm. 102



PLATE 29


Fig. Page
PINNULARIA—Continued
1 Pinnularia gentilis (Donk.) Cl. 103
2 Pinnularia viridis Nitzsch. 104
3 Pinnularia dactylus var. dariana (A. S.) Cl. 103
4 Pinnularia viridis var. fallax Cl. 104
5 Pinnularia socialis Palmer 104
6 Pinnularia æstuarii Cl. 105
7 Pinnularia rectangulata (Greg.) Cl. 110
8 Pinnularia trigonocephala Cl. 103
9 Pinnularia major (Kuetz.) Wm. Sm. (small form near P. viridis) 102
10 Pinnularia dactylus var. demeraræ Cl. 103
11 Pinnularia mormonorum (Grun.) 107
12 Pinnularia brébissonii (Kuetz.) Cl. 107
13 Pinnularia mesolepta Ehr. 105
14 Pinnularia termes var. stauroneiformis V. H. 106
15 Pinnularia molaris (Grun.) Cl. 105
16 Pinnularia braunii Grun. 106
17 Pinnularia termes (Ehr.) A. S. 106
18 Pinnularia appendiculata (Ag.) Cl. 106
19 Pinnularia microstauron (Ehr.) Cl. var.? 106
20 Pinnularia subcapitata Greg. 105



PLATE 30


Fig. Page
PINNULARIA—Continued
1 Pinnularia cardinaliculus Cl. 107
2 Pinnularia viridis var. fallax Cl.? (var. B., Wm. Sm.?). 104
3 Pinnularia legumen Ehr. 107
4 Pinnularia legumen var.? 107
5 Pinnularia gibba (Kuetz.) V. H. 109
6 Pinnularia mesogongyla (Ehr.) Cl. 109
7 Pinnularia acrosphæria (Bréb.) Cl. 108
8 Pinnularia acrosphæria var. turgidula Grun. 108
9 Pinnularia tabellaria (Ehr.) Cl. var.? 110
10 Pinnularia leptosoma Grun. 105
11 Pinnularia stauroptera var. interrupta Cl. 110
12 Pinnularia stomatophora (Grun.) Cl. 109
13 Pinnularia stauroptera (Grun.) Cl. 110
14 Pinnularia parva (Ehr.) Cl. var.? 108
15-19 Pinnularia nodosa forma capitata Cl. 108
16 Pinnularia subcapitata var. paucistriata Grun. 105
17 Pinnularia viridis Nitzsch var. 104
18 Pinnularia viridis var. caudata n. var. 104
20 Pinnularia mesolepta var. stauroneiformis Grun. 105
21 Pinnularia polyonca (Bréb.) Lewis. 108
22 Pinnularia borealis Ehr. 109
23 Pinnularia lata (Bréb.) Wm. Sm. 109
24 Pinnularia borealis var. scalaris (Ehr.) Cl. 109
25 Pinnularia blandita n. sp. 108
